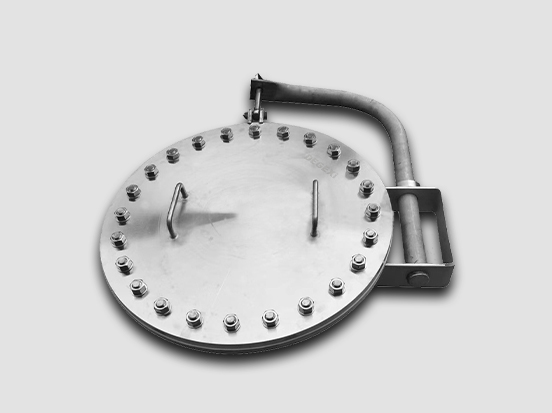

HG/T21521 垂直吊盖带颈对焊法兰人孔
品牌：德格希
规格：DN15-DN4000
适用燃料：燃气 蒸汽 煤粉 烟气 甲醇
加工定制：是
结构形式：立式
适用范围：锅炉配附件
燃料耗量：600
厚壁：4mm-30mm
连接方式：法兰连接
组成方式：螺丝
压力：1.0mpa
颜色：灰色
标准：国标
配送：快运
现货：是
可售卖地：全国
规格：DN15-DN4000
适用燃料：燃气 蒸汽 煤粉 烟气 甲醇
加工定制：是
结构形式：立式
适用范围：锅炉配附件
燃料耗量：600
厚壁：4mm-30mm
连接方式：法兰连接
组成方式：螺丝
压力：1.0mpa
颜色：灰色
标准：国标
配送：快运
现货：是
可售卖地：全国
产品材质：
钢制部件：304 / 316L / 321
密封垫片：非金属平垫片，聚四氟乙烯包覆垫片，金属包覆垫片，缠绕式垫片，其他。
技术参数：
|
密封面型式 |
公称压力PN |
公称直径DN (mm) |
筒节外径x壁厚 dw X s(mm) |
人孔圈高度 （含法兰）(mm) |
|
突面 (RF型) |
16 |
450 |
480x10 |
240 |
|
500 |
530x12 |
260 |
||
|
600 |
630x12 |
280 |
||
|
25 |
450 |
480x12 |
250 |
|
|
500 |
530x12 |
280 |
||
|
600 |
630x12 |
290 |
||
|
40 |
450 |
480x14 |
270 |
|
|
500 |
530x14 |
290 |
||
|
600 |
630x16 |
310 |
||
|
凹凸面 (MFM型) |
16 |
450 |
480x10 |
240 |
|
500 |
530x12 |
260 |
||
|
600 |
630x12 |
280 |
||
|
25 |
450 |
480x14 |
270 |
|
|
500 |
530x14 |
290 |
||
|
600 |
630x16 |
310 |
||
|
40 |
450 |
480x14 |
270 |
|
|
500 |
530x14 |
290 |
||
|
600 |
630x16 |
310 |
||
|
榫槽型 (TG型) |
25 |
(450) |
480x12 |
250 |
|
(500) |
530x12 |
280 |
||
|
40 |
(450) |
480x14 |
270 |
|
|
(500) |
530x14 |
290 |
注：带括号的公称直径不宜采用。
定制加工：
法兰厚度及设计、人孔圈高度、圈厚、盖厚可根据客户的需求和图纸进行定制；可提供logo激光打标。
